摘要
GCX系列永磁輥筒干市磁選機的相關資料。
產品介紹
型號
筒徑（mm）
有效筒長 (mm)
筒表面平均磁場強度(GS)
磁輥個數 (個)
分選物 料粒度 (mm)
處理量 (t/h)
電機型號 及功率 (KW)
外型尺寸 (mm)
重量 (T)
GCX-4 x 80
404
800
1000-9000
4
1.5-4
MBW -1.5
1150x2300x275()
2
GCX-5 x 80
5
2-5
1150 x 2400 x 3400
2.5
電磁振動給料機型號及功率(KW ) 2KB型0.3KW 220V

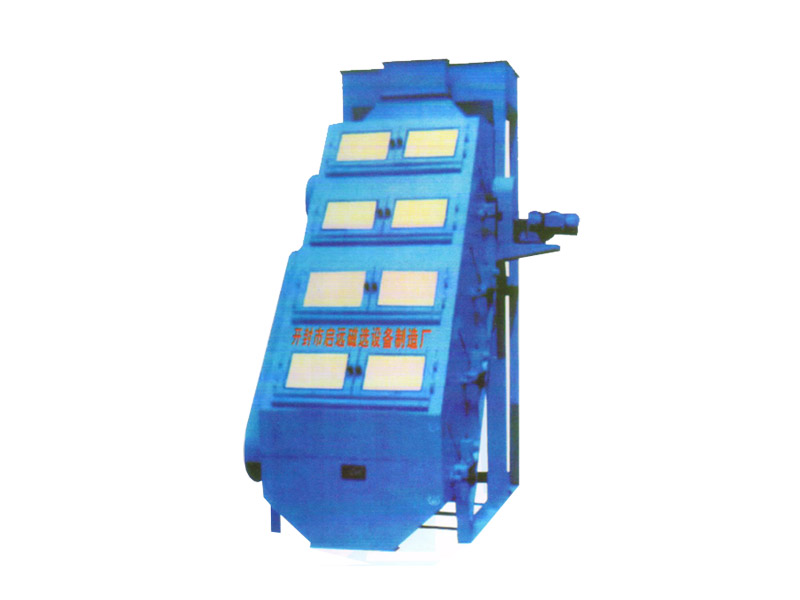

GCX系列永磁輥筒干式磁選機
本系列磁選機采用高性能永磁材料作為磁源，干法磁選物料中的磁性物質。具有節約能源，降低生產成本，調正維修方便，安quan全可靠等優點。廣泛用于磨料、耐火材料、碳黑涂料、糧食物料、鐵礦等的分選。
工作原理：
當待選物料被給料機（斗）送至旋轉的磁選機輥筒工作表面時待選物料受磁力和離心力作用而分成磁性物、中間物和非磁性物三部分。中間物（弱磁物）可通過調整分料板的角度分流進磁性物中或非磁性物中，從而達到除鐵效果（見示意圖）
操作方法：
1、通過調整桿調整分料板的角度，使分料板與輥筒表面間隙在10mm左右，擰緊 調整桿固定螺釘。
2、啟動輥筒轉動，根據物料粒度通過無級變速確定輥筒轉速，物料粗則輻筒轉速較慢，物料細輥筒轉速則快。
3、給料。
4、檢驗分離后的物料。
5、根據初選物料的檢驗結果，再對給料機的給料量、分料板的角度和輥筒的轉速作進一步綜合調整，使其滿足分離物要求的質量與產量。
易損件：皮帶（B型）、軸承（208）、輥筒（無磁不銹鋼）
注意事項:
1、電機須牢固接地
2、輥筒勿硬物撞擊或通過電流，以免造成退磁現象:
3、生產時須先開動電機，再給料；停止生產時，先停止給料，再關閉電機。
